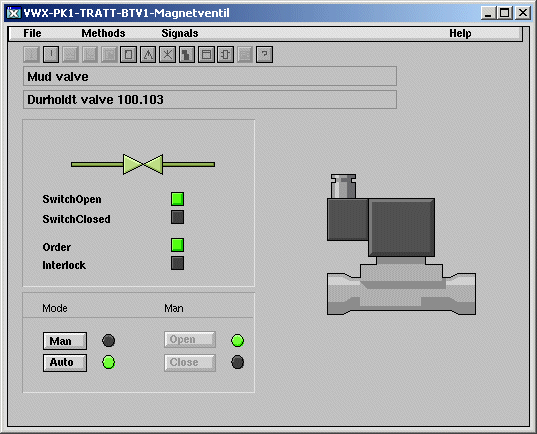

Objektsbild

Objektsbilder har samma namn som komponenten, men med små bokstäver. För klasser som tillhör
ProviewRs bassystemet adderar man prefixed 'pwr_c_'. Bilderna editeras på vanligt sätt i Ge. I
dynamiken ersätts objektsnamnet med '$object'. Objektsbilder för bassystemet ritas med följande
riktlinjer.

Meny
Det ska finnas en meny med pulldown menyerna File, Methods, Signals och Help.

File ska ha meny följande entryn

Print   Command     print graph/class/inst=$object

Close   CloseGraph

Methods ska ha följande entryn

Help             Invisible   $cmd(check method/method="Help"/object=$object)

                                  Command     call method/method="Help"/object=$object

Note             Invisible   $cmd(check method/method="Note"/object=$object)

                                  Command     call method/method="Note"/object=$object

Trend            Invisible   $cmd(check method/method="Trend"/object=$object)

                                  Command     call method/method="Trend"/object=$object

Fast             Invisible   $cmd(check method/method="Fast"/object=$object)

                                  Command     call method/method="Fast"/object=$object

Help             Invisible   $cmd(check method/method="Photo"/object=$object)

                                  Command     call method/method="Photo"/object=$object

DataSheet        Invisible   $cmd(check method/method="DataSheet"/object=$object)

                                  Command     call method/method="DataSheet"/object=$object

Hist Event...    Invisible   $cmd(check method/method="Hist Event..."/object=$object)

                                  Command     call method/method="Hist Event..."/object=$object

Block Events...  Invisible   $cmd(check method/method="Block Events..."/object=$object)

                                  Command     call method/method="Block Events..."/object=$object

RtNavigator      Invisible   $cmd(check method/method="RtNavigator"/object=$object)

                                  Command     call method/method="RtNavigator"/object=$object

Open Object      Invisible   $cmd(check method/method="Open Object"/object=$object)

                                  Command     call method/method="Open Object"/object=$object

Open Plc         Invisible   $cmd(check method/method="Open Plc"/object=$object)

                                  Command     call method/method="Open Plc"/object=$object

Circuit Diagram  Invisible   $cmd(check method/method="Circuit Diagram"/object=$object)

                                  Command     call method/method="Circuit Diagram"/object=$object

HelpClass        Invisible   $cmd(check method/method="HelpClass"/object=$object)

                                  Command     call method/method="HelpClass"/object=$object

Signals ska innehålla alla signaler i komponenten och öppna objektsbilden för respektive signal.
Exempel

SwitchOpen Di    Command     open graph/class /inst=$object.SwitchOpen

SwitchClosed Di  Command     open graph/class /inst=$object.SwitchClosed

Order Do         Command     open graph/class /inst=$object.Order

Help menyn ska innehålla Help och HelpClass

Help             Command     call method/method="Help"/object=$object

HelpClass        Command     call method/method="HelpClass"/object=$object

Verkygspanel
Vertygspanelen innehåller knappar för olika metoder. Dynamiken är densamma som i Method menyn
ovan. Längst till höger finns även en knapp för simuleringsobjektets objektsbild. Denna har
dynamiken

Invisible   $cmd(check method/method="Simulate"/object=$object)

Command     call method/method="Simulate"/object=$object

Under metodknapparena ligger två textfält som visar Descripton och Specification attributen i
komponenten med följande dynamik

Description     Value.Attribute $object.Description##String80

                                Value.Format    %s

Specification   Value.Attribute $object.Specification##String80

                                Value.Format    %s

Längst ner i bilden visas eventuellt Notes meddelande med en knapp för att ändra eller ta bort
meddelandet.

Notes knapp     Invisible       $object.Note##String80

                                Command         call method/method="Note"/object=$object

Notes text      Value.Attribute $object.Note##String80

                                Value.Format    %s

Objektbild
