Nod konfiguration


Efter anläggninghierarkin, ska nodhierakin konfigureras.

Processtation

I det här exemplet väljer vi att starta konfigureringen med processtationen. Vi benämner
den "cross1". Vi rekommenderar att men ger noderna beskrivande namn. I nodehierakin skapar
vi ett $NodeHier objekt 'Nodes' och under det ett $Node objekt 'cross1' som konfigurerar
noden.

I anlysfasen beslutade vi att processtationen skulle bestå av följande hårdvara:

- 1 Linux PC
- 1 rack med 16 kortplatser
- 1 kort med 16 digitala ingångar (Di kanaler).
- 1 kort med 16 digitala utgångar (Do kanaler).

Rack och kort konfigureras på ett sätt som speglar den fysiska konfigureringen. Du placerar
ett rack i nod objektet, korten under rack objektet, och kanalerna under respektive kort
objekt.


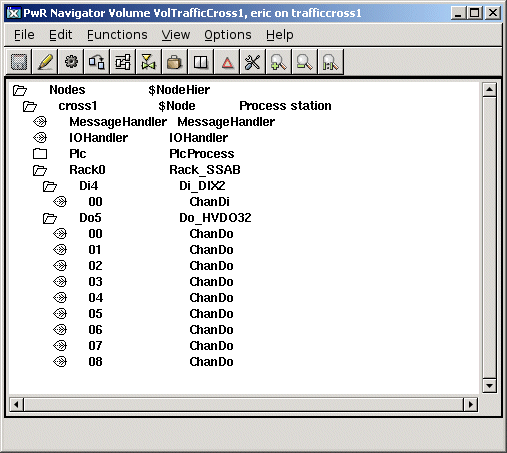

Fig Nodehierarkin i processtationen

Vi konfigurerar även PLC programmet med ett PlcProcess objekt, och under detta ett
PlcThread objekt för varje tidbas. Vi nöjer oss med en tidbas på 100 ms.

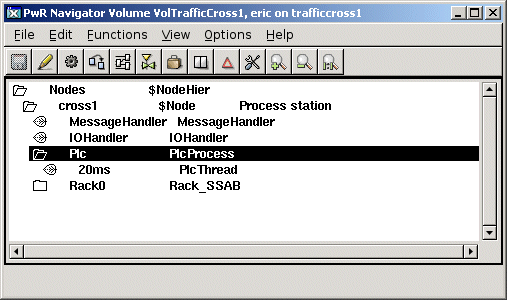

Fig Konfigurering av tidbaser i PLC programmet

Varje objekt har att antal attribut som måste datasätta. För att ge en inblick i hur detta
går till visar vi några attribut i PlcProcess objektet.

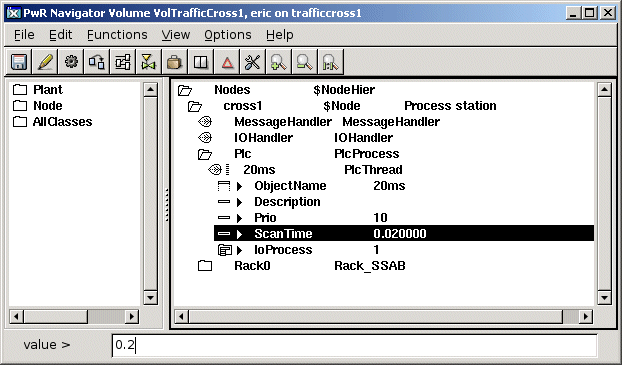

Fig Ändring av värden på attribut

Operatörsstation

Operatörsstationens nodhierarki konfigureras i volymen för denna VolOpTrafficCross1. Under
nod objektet finner vi ett OpPlace objekt som definierar operatörsplatsen, och under detta
ett User objekt som definierar en användare. Under OpPlace objektet finns även ett XttGraph
objekt för operatörsplatsens processbild.

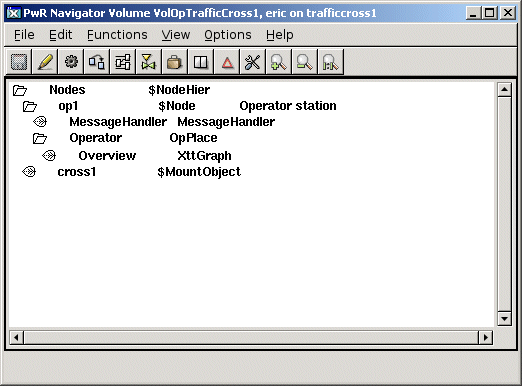

Fig Nodhierarkin i operatörsvolymen

Koppla kanaler till signaler

När både anläggnings- och nodehierarkin är konfigurerad, är det dags att koppla ihop logiska
signaler med fysiska kanaler. Varje logisk signal ska kopplas till en fysisk kanal, en Di
till en ChanDi, en Do till en ChanDo, en Ai till en ChanAi, en Ao till en ChanAo, etc.

Man kan se kopplingen som en representation av kopparkabeln mellan komponenten ute i
anläggningen och kanalen i I/O racken. I figuren nedan finns ju en kabel mellan omkopplaren
och kanal 0 på Di-kortet. Eftersom Di-signalen ServiceSwitch representerar omkopplaren, och
Di-kanalen Di4-00 representerar kanalen, måste vi göra en koppling även mellan dessa objekt.

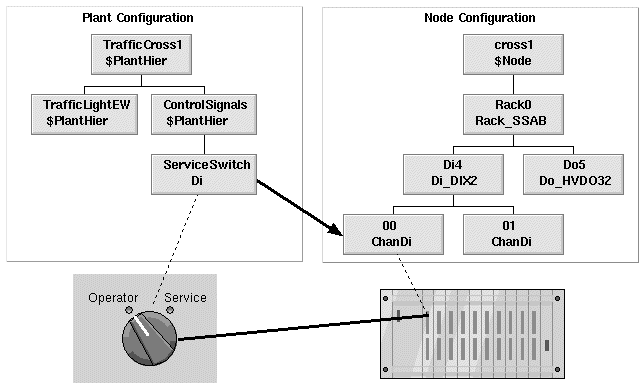

Fig Koppling mellan signal och kanal

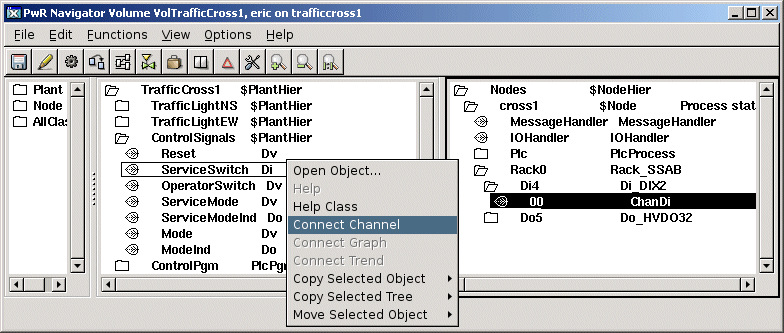

Fig Att koppla en signal till en kanal
