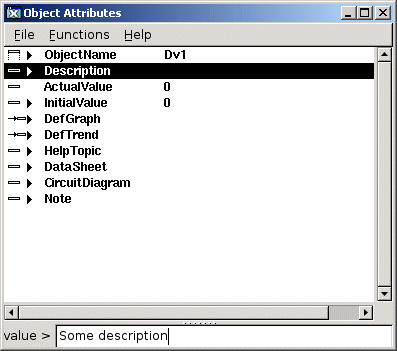

Datamängden för ett objekt består av attribut. Objektseditorn visar attributen i ett objekt
och värdet på varje attribut. Om man är i editeringsmod kan man även sätta värden på
attributen.
Attributen visas på samma sätt som i konfiguratören, skillnaden är att de visas i ett eget
fönster.
Objektseditorn startas från konfiguratören eller plceditorn. Aktivera OpenObject i
popupmenyn för ett objekt, eller välj ut objektet och aktivera 'Functions/Open Object' i
menyn. I Plceditorn kan man även starta objektseditorn genom att dubbelklicka på objektet.
Om konfiguratören/plceditorn är i editeringsmod öppnas även objektseditorn i editeringsmod.
Meny
File/Close
stäng objektseditorn.
Functions/Change value
öppna inmatningsfältet för det utvalda attributet.
Detta kan endast göras i edit mode.
Functions/Close change value
stäng inmatningsfältet.
Objektseditorn

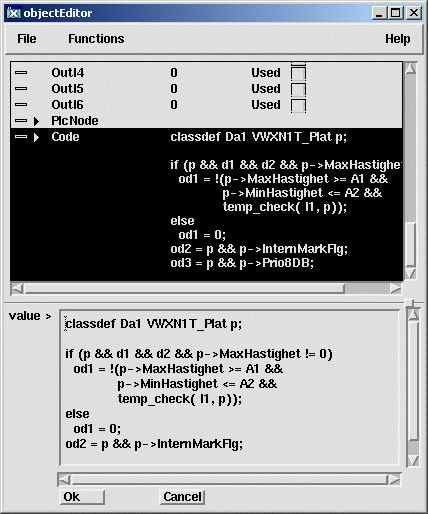

Objektseditorn har inmatingsfält för att mata in flerradiga texter. I det här fallet kan man
inte avsluta inmatingen med 'Enter' som med enradiga texter. Antingen klickar man på 'Ok'
knappen, eller också aktiverar man 'Functions/Close change value' (Ctrl/T) för att avsluta.
Flerradiga texter

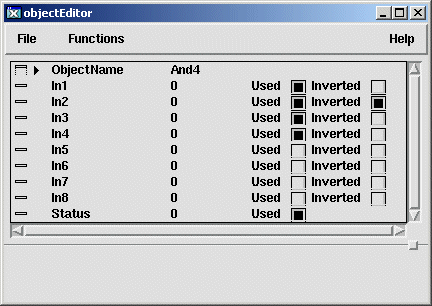

Objektseditorn för plc-objekt har funktioner för att ange vilka in resp utgångar som ska
visas i funktionsobjektet. Man kan även välja om digitala ingångar ska vara inverterade.
Detta väljs med checkboxar för respektive attribut ('Used' resp 'Inverted'). Checkboxen
för 'Used' kan även ändras från tangentbordet med 'Shift/PilHöger' och checkboxen för
'Inverted' kan ändras med 'Shift/PilVänster'.
