Larm och händelselista i xtt
Larm och händelselistan i operatörsmiljön kan öppnas från knappar i operatörsfönstret, och
även med xtt-kommandona
xtt> show alarmlist
xtt> show eventlist
I OpPlace-objektets EventSelectList anger man hierakier som larm och händelser ska visas
ifrån.
Larm och händelselista i en XttMultiView
Det finns en funktion som skapar kopior, s k satelliter, av larm och händelselistorna. Dessa
används för att visa larm eller händelselistan i en XttMultiView. Action.Type för den
aktuella cellen sätts till AlarmList resp EventList.
AlarmView
En satellit av larmlistan kan även kombineras med en AlarmView, som kategoriserar larmen och
lägger in dem under olika mappar. Under AlarmView-objektet läggs AlarmCategory-objekt, ett
för varje mapp i listan. I AlarmCategory-objektet anges hierarkier, prioritet eller larmtyp
för de larm som ska finnas under mappen. En mapp som innehåller aktiva eller okvitterade
larm markeras med färg som visar prioriteten på larmen i mappen, och även antalet
okvitterade larm under mappen visas.
Ett AlarmView-objekt ska anges i OpPlace-objektets AlarmView vektor.
En larmlist med AlarmView kan öppnas med xtt-kommandot
xtt> show alarmlist satellite /alarmview=

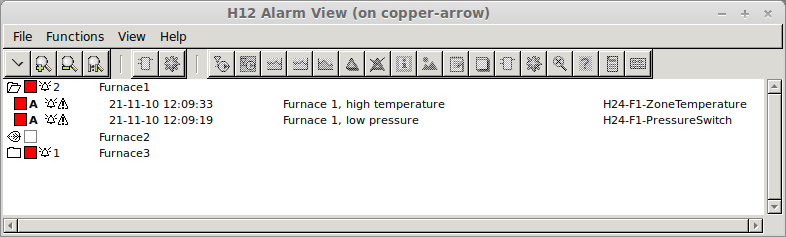

Fig Larmlista med AlarmView
Det kan även öppnas i en XttMultiView genom att ange AlarmView-objeket i Action[].Object[0]
i XttMultiView objektet.
AlarmTable
Med AlarmTable-objektet kan man visa de senaste larmen in en operatörsbild. AlarmTable-
objektet läggs under OpPlace-objektet och larmlistan för OpPlace-objektet kopieras till
vektorer i AlarmTable-objektet. Det finns vektorer för EventText, EventName, Time,
EventPrio mm, som kan visas upp i en tabell i operatörsbilden. Genom Member-attribute kan
man göra ett urval av larm från specifika hierarkier, men är begränsad av OpPlace-objektets
EventSelectList.
Fig Ett AlarmTable-objekt som visas i en Ge graf.
