Processbilder


Processbilder används ofta som gränssnitt mellan operatören och processen. Processbilder
skapas i den grafiska editorn.

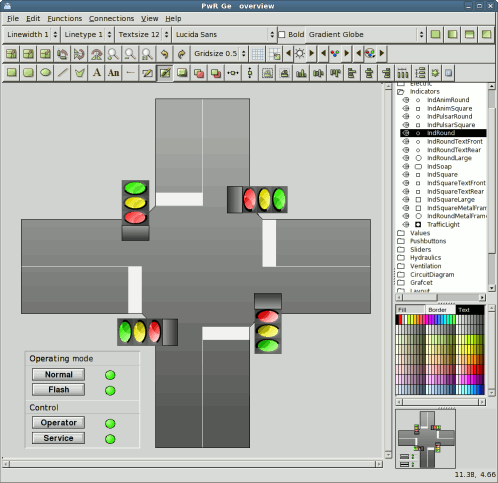

Fig Grafisk editor

Processbilder kan innehålla dynamik, som kopplas till de logiska signalerna, t ex

- Text som blir synlig när en signal har ett visst värde.
- Grafiska objekt som ändrar färg eller form när en signal för ett visst värde.
- Grafiska objekt som rör sig beroende på värdet av en signal.

Man kan även placera tryckknappar i en processbild, som operatören kan använda för att ändra
värden på digitala signaler. För att ändra analoga signaler använder man inmatingsfält.

I vårt exempel väljer vi att rita en processbild som visar vägkorsningen, där trafikljusen
(röda, gula och gröna) är dynamiska. Hur man skapar processbilder är beskrivet i kapitlet
Skapa processbilder.

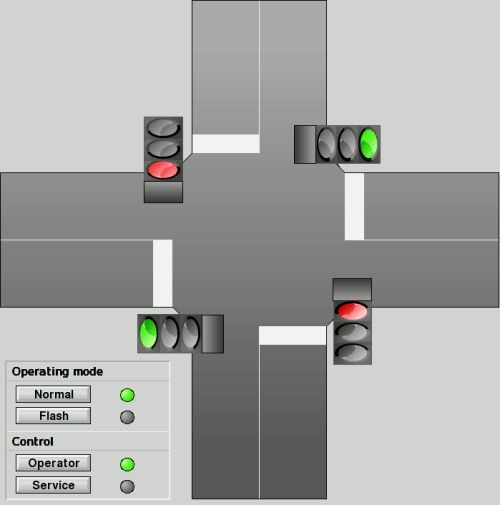

Fig Processbild för korsningen
