Visa anloga värden

Visa analoga värden i sifferform

För att visa analoga värden i sifferform använder man dynamiken Value. Value kopplas till
en analog signal och konverteras till lämplig form med hjälp av format specifikationen.

Value dynamiken kan användas på subgrafer som innehåller en annotation, dvs en plat för att
skriva ut en text. Ett exempel på en sådan subgraf är ValueLargeCenter.

Fig ValueLargeCenter

Vi skapar en ValueLargeCenter och kopplar den till den analoga signalen H4-Av1. Vi måste
dessutom ange formateringen i Value.Format. '%f' är formateringen för ett flyttal, och man
kan även specifiera hur många tecken och hur många decimaler som talet ska skrivas ut
med. Med '%7.2f' anges att talet är upp till 7 tecken stort, inklusive punkten, och att två
av dessa är decimaler.

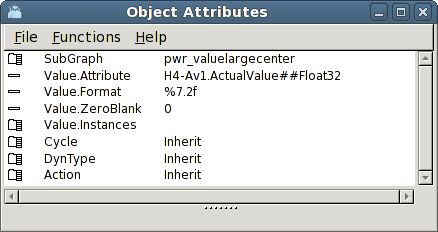

Fig Value dynamik med format specifikation

Resultatet visas i figuren nedan. Det analoga värdet skrivs med två decimaler.

Fig Value dynamik

Notera att Value dynamiken kan användas för att visa innehållet i en rad olika typer av
signaler, heltal, strängar, tider mm.

Genom att skapa flera instanser av Value dynamik för ett objekt kan man visa fler analoga
värden på samma objekt. Det här kräver att subgrafen innehåller flera Annotations.

Analoga värden kan även visas i form av kurvor och staplar. Detta finns beskrivet i kapitlet
'Speciella Object'

Trend
Bar
