Axis och AxisArc
Ett axis-objekt ritar ut en skala med ett visst område. Axis objekt har ingen dynamik utan
skalan är fast. Det finns två varianter, en rak skala och en cirkulär eller elliptisk skala.
Rak skala
En rak skala är ett Axis-objekt som hämtas från mappen Analog och skalas till önskad storlek.
Storleken på siffrorna justeras med TextSize menyn i verktygspanelen. Skalans område bestäms
av MinValue och MaxValue som i exemplet nedan är satt till 0 och 50. Vill man att skalan ska
gå åt andra hållet kan man skifta värdena i MinValue och MaxValue. Det finns inte något krav
att MaxValue ska vara större än MinValue.
Fig Rak skala
Antalen streck i skalan bestäms av attributet Lines, som är satt till 101, och eftersom
var 10:de streck ska vara lite längre är LongQuotient satt till 10. På var 20:de streck ska
läget markeras med ett värde, allså sätts ValueQuotient till 20.

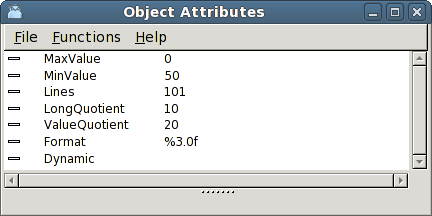

Fig Attribut för ett axis-objekt
Man kan även påverka formateringen av värdena i Format, och vill man inte ha några värden
utskrivna tar man bort innehållet i Format. Formatet ska vara av typen %5.1f där 5 makerar
totalt antal tecken inklusive decimal-punkt, och 1 antal decimaler.
Elliptisk skala
En cirkulär eller elliptisk skala utgörs av ett AxisArc objekt. Objektet skalas till lämplig
storlek, och textstorleken anpassas med TextSize i vertygspanelen.
Skalan utgörs av ett cirkel-segment, genom att i objects-editorn ange Angle1 och Angle2
påverkar man segmentets läge och storlek. Angle1 är vilkeln från den horisontella axeln till
segmentets början, och Angle2 är vilkeln för segmentets utbredning.
Man kan även påverka streck-längden i LineLength. Där anges längden relativt radien, så en
LineLength på 0.1 ger en längd på de längre strecken på 10 % av radien.
Fig Elliptisk skala

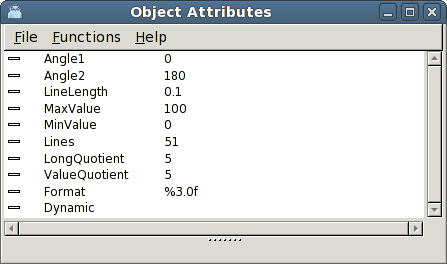

Fig Attribut för ett axisarc-objekt
