Färgteman

Färgteman tillhandahåller ett antal färgkombinationer för operatörsmiljön, för att tillgodose
operatörernas preferenser och kunna anpassa ljusheten av miljön till omgivningen. Operatören
kan välja ett färgtema från menyn i operatörsfönstret, vilket kommer att påverka utseendet på
alla vertyg och grafer i ProviewR's bassystem.

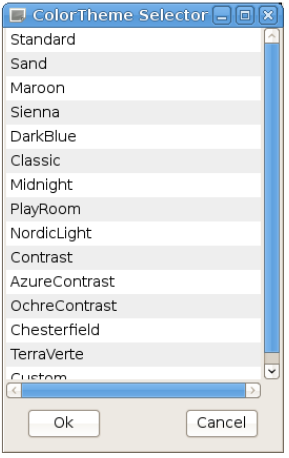

Fig Val av färgtema

Fig Operatörsfönstret i färgtema Sand.

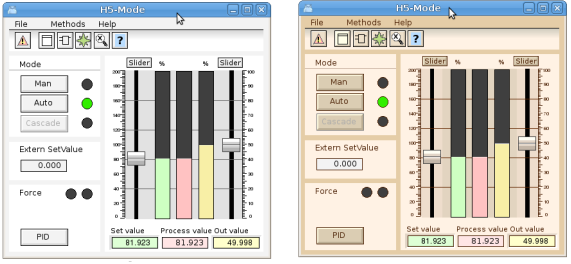

Fig Färgteman Standard och Sand

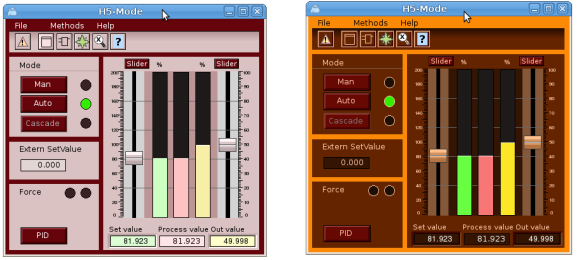

Fig Färgteman Marron och Sienna

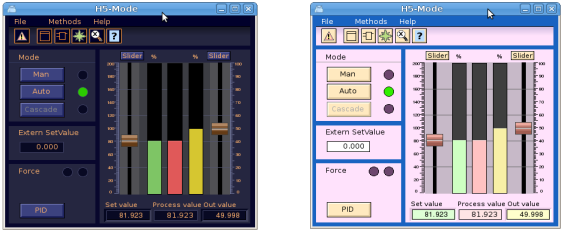

Fig Färgteman DarkBlue och Classic

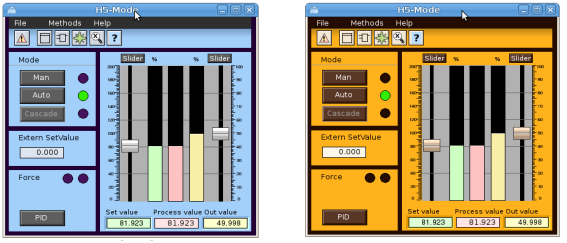

Fig Färgteman Midnight och Playroom

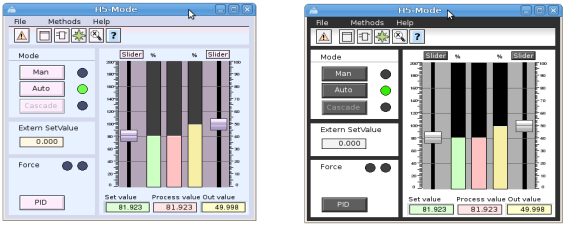

Fig Färgteman NordicLight och Contrast

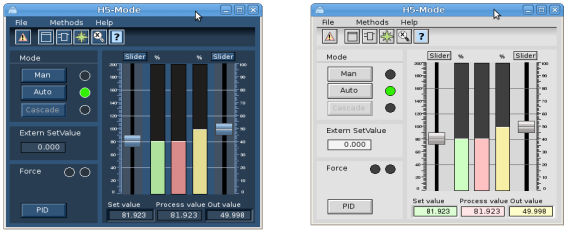

Fig Färgteman AzurContrast och OchreConstrast

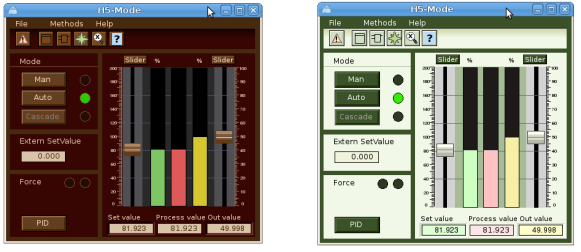

Fig Färgteman Chesterfield och TerraVerte

Fig Färgtema Polar

Färgtema kan även användas för att rita grafer i ett projekt. Dessa grafer kommer att följa
utseendet för et färgtema som är operatören har valt, men det krävs att speciella färger i
custom color paletten används när de olika objekten i bilden ritas. Ett färgtema laddas från
File/ColorTheme/Select i Ge menyn. Färgerna för demat läggs då in i custom color paletten.
Varje färg i custom color paletten är anpassad för ett specifikt ändamål. Den första färgen
t ex är bakgrundsfärgen för grafen, och den femte färgen ska användas för texter på bakgrunden.
När man placerar markören på en färg i paletten skrivs ändamålet för färgen ut i ett fält under
paletten.

Färgtema stödjer färgsättningen av specifika element i en graf. I exemplet nedan är
bakgrundsfärgen ljusgrön. De mörkgröna linjerna kallas avgränsningsfält, 'delimiter area'. I det här fallet är
de rektanglar som indelar grafen i olika sektioner. De kan även användas fpr större områden med
text och indikatorer. Längs upp finns en meny, och under den en gradient för makera en skugga
under menyn. Objektbilder bör innehålla en 'method toolbar' placerad under menyn. Andra element är
staplar, skalor, knappar, indikatorer, texter på bakgrunden och texter på avgränsningsfält, tabeller,
diagram etc.

För större och med komplexa element som inte är anpassade för en föränding av fyllnadsfärgen, som
ställdonet och ventilen nedan, kan dynamiken ColorThemeLightness användas för att anpassa ljusheten
av dessa element till ljusheten hos färgtemat.

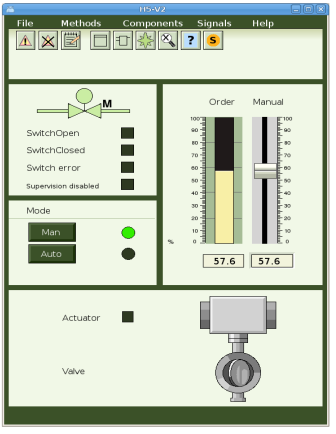

Fig Graf ritade med färger från färgtemat

Beskrivning av färgtema färger

Namn		Beskrivning
1 Background		Ska sättas som bakgrundsfärg för grafen. Ljusgrön
		i exemplet ovan.
2 Background gradient		Kan användas som gradient till bakgrundsfärgen,
		t ex gradienten under menyn i exemplet ovan.
3 Delimiter area		Färg på avgränsningytor. De mörkgröna områdena.
4 Delimiter lines		Fäg på linjer som delar upp bakgrunden, t ex linjen
		under Mode ovan.
5 Text/Lines on background		Färg på texter och linjer på bakgrunden.
6 Input field fill color		Fyllnadsfärg på ValueInput-objekt.
7 Input field border color		Kantfärg på ValueInput-objekt.
8 Input field text color		Textfärg på ValueInput-objekt.

16 Indicator border color		Ska sättas som kantfärg på indikatorer.
17 Indicator low color		Färg när signalen är låg för indikatorer.
18 Indicator on delimiter low color		Färg när signalen är låg för en
		indikator på en avgränsningsyta.
19 Slider color		Färg på dragreglar.
20 Slider background color		Färg på bakgrund för dragreglar.
21 Value field fill color		Fyllnadsfärg för Value-objekt.
22 Value field border color		Kantfärg för Value-objekt.
23 Value field text color		Textfärg för Value-objekt.

31 Limit switch high color		Färg för gränsläge när signalen är hög.
32 Limit switch low color		Färg för gränsläge när signalen är låg.
33 Limit switch border color		Kantfärg för gränsläge.
34 Text/Lines on delimiter		Färg på texter eller linjer på avgränsningsytor.
35 Button active color		Färg för att markera att en knapp är aktiv.
36 Button fill color		Fyllnadsfärg för knappar.
37 Button border color		Kantfärg för knappar.
38 Button text color		Textfärg för knappar.
39 Button insensitive text color		Textfärg när en knapp är satt okänslig
		av Invisible-dynamik.
40 Button insensitive border color		Kantfärg när en knapp är satt känslig
		av Invisible-dynamik.

46 Symbol fill color		Fyllnadsfärg för komponenters symboler.
47 Symbol border color		Kantfärg för symboler.
48 Symbol low color		Färg när symbolen är låg.
49 Symbol empty color		Färg för att markera att en ventil är stängd
		eller tom.

50 -

51 Bar bar color		Färg för stapel-delen i ett stapel-objekt.
52 Bar background color		Färg för bakgrunds-delen in ett stapel-objekt.
53 Bar bar limit color		Färg för kanten i ett stapel-objekt.
54 Bar background area		Färg för omgivande ytor för stapel-objekt.

Color used for surrounding area for bar objects.

		Mörkgrönt i exemplet ovan.
55 Bar background lines		Färg för linjer på omgivande ytor för
		stapel-objekt.

61 Menu fill color		Fyllnadsfärg för menyer.
62 Menu text color		Textfärg för menyer.
63 Toolbar fill color		Fyllnadsfärg för metod-panelen i objektbilder.
64 Toolbar border color		Kantfärg för metod-panelen.
65 Toolbar text color		Textfärg för metod-panelen.
66 Diagram fill color		Fyllnadsfärg för diagram.
67 Diagram border color		Kantfärg för diagram.
68 Diagram curve color		Default kurvfärg för diagram.
69 Axis border color		Färg för Axis-objekt.

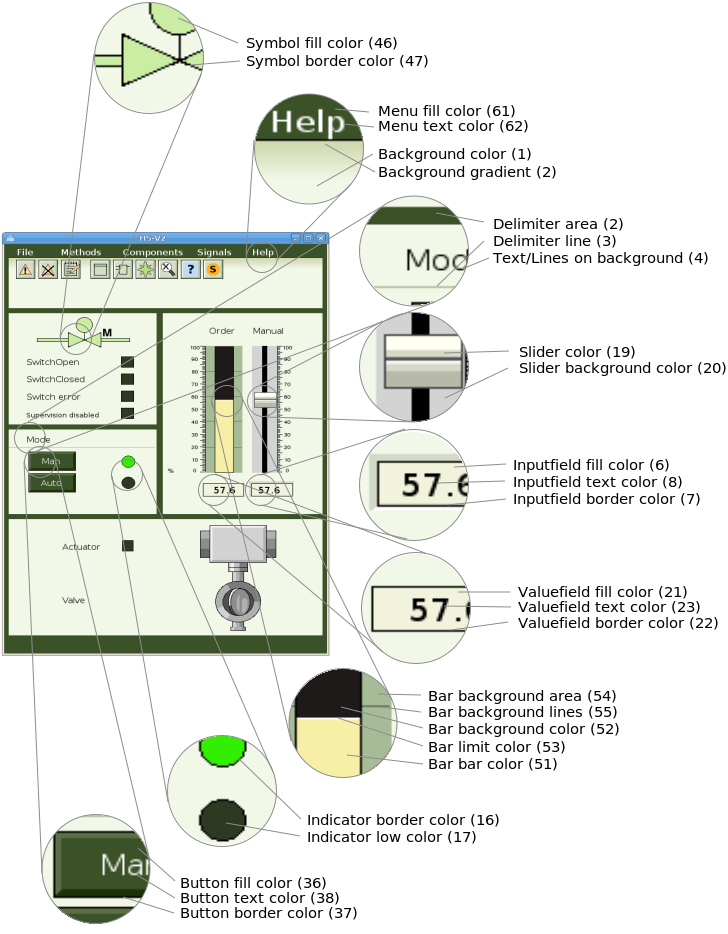

Fig Exempel på temafärger

Custom color theme

Färgtema-väljaren har ett Custom alternativ. För att skapa ett eget färgtema, ladda ett färgtema
i custom color paletten, dubbelklicka på färger för att öppna färgväljaren och ändra färgerna.
När de önskade färgerna är modifierade, spara temat från /FileCustomColors/Save med namnet
'pwr_colortheme100'. Färgtemat sparas i filen $pwrp_pop/pwr_colortheme100.pwgc. Kopiera den här
filen till $pwrp_exe och se också till att den distribueras till operatörsstationen.

För att välja Custom temat i operatörsmiljön, öppna färgtemaväljaren från 'Functions/View/Color theme'
i opertörsfönstrets meny, och välj 'Custom'.
