Dashboard

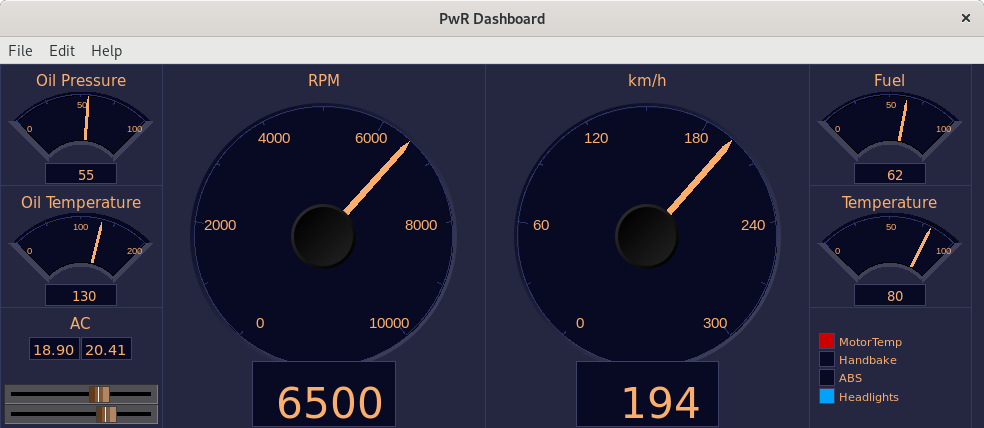

Ett dashboard (instrumentbräda) är en förenklad graf med ett mycket begränsat antal
byggstenar. Byggstenarna kallas för celler och kan visa värden i form av indikatorer,
staplar, trendkurvor, givare etc.

Ett dashboard kan skapas in Ge editorn eller i operatörsmiljön. Byggstenarna och hur
man skapar ett dashboard i operatörsmiljön är beskrivet i Operatörshandboken.

I Ge editorn skapar man ett dashboard på följande vis.

- Öppna Graph Attributes och sätt Dashboard till 1.
- Öppna Graph Attributes igen och sätt storleken dashboardet i DashRows och DashColumns.
- Dash celler ritas med färgtema-färger. Välj därför ett färgtema i File/Colortheme/Select
i menyn.
- Sätt bakgrundsfärgen till den första färgen i custom color paletten.
- Om dashboardet ska följa det färgtema som är valt av operatören, sätt ColorTheme i
Graph Attributes till $default.
- Skapa en DashCell från Other/DashCell i subgraf-paletten.
- Dubbelklicka på en cell och sätt egenskaper och storlek. Koppla också cellen till en
signal.
- Spara och bygg dashboardet.

Ett dashboard sparas i en pwd-fil på $pwrp_pop, som kopieras till $pwrp_exe när den byggs.
Filen ska distribueras till operatörstationen.

Ett dashboared kan öppnas från Functions/Dashboard/Open i Xtt-menyn, eller med kommandot
'open dashboard'.
