Dashboard
Ett dashboard (instrumentbräda) är en förenklad graf med ett mycket begränsat antal
byggstenar. Byggstenarna kallas för celler och kan visa värden i form av indikatorer,
staplar, trendkurvor, givare etc.
Ett dashboard kan skapas in Ge editorn eller i operatörsmiljön.
Dashboardet är indelat i rader och kolumner där cellerna placeras. En cell har initialt
höjden av en rad och bredden av en kolumn, men storleken kan utökas till flera rader och
kolumner.
En cell kan innehålla fler element. En stapel cell till exemple, kan innehållar tre
element. Varje element kopplas till ett analog attribut som visas med en stapel. En
trendcell kan innehålla två element och visa två kurvor.
Det finns tree huvudtyper av celler, analoga, digital och objekt.
Analoga celler
Bar
En stapelcell visar ett analog värde med en stapel och ett värdefält. Det kan innehålla
tre element.
Fig Stapelceller med ett, två och tre element
BarArc
Trend
Gauge
Gauge2
Slider
Pie
Digitala celler
Indicator

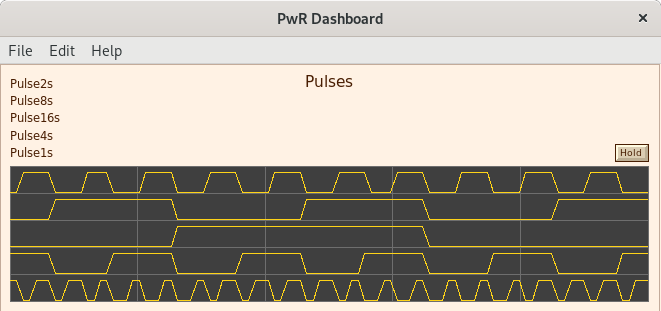

DigitalTrend
Objektceller
Objektceller finns får några objekt, t ex DsTrendCurve.
Fig Objektcell för DsTrendCurve
Skapa ett dashboard i rt_xtt
Genom att välja ut ett attribut in navigatorn, och aktivera Funktioner/Dashboard/Lägg till
(Ctrl+D) i meny, adderas attributet till ett dashboard. Om något dashboard befinner sig
i editiering-mod lägg det in där, annar läggs det in i "PwR Dashboard". Man kan addera
celler tills alla rader och kolumner är fyllda.
För ett analog attribute skapas en stapelcell. Cell-typen kan ändras genom att gå över i
editiering-mod från File/Edit (Ctrl+E) in menyn. Öppna cellens attribute (dubbelklick)
och välj en annan typ i Dash.Type. Lämna editerings-mod med Ctrl+E.
I editerings-mod, öppnas Ge editorn in begränsad mod. Några funktioner i editerings-mod är
- Addera. Skapa en tom cell.
- Ta bort. Ta bort en cell.
- Kopiera. Kopiera celler.
- Klistra in. Klistra in kopierade celler.
- Koppla. Koppla utvalt attribut i navigatorn.
- Slå ihop. Slå ihop celler. Utvalda celler slås ihop i den cell som var först utvalt.
- Från GraphAttribut kan cykeltiden och dashboardets storlek ändras.
