Process historik


Process historik öppnas med 'History' metoden i t ex popumenyn för ett objekt. De kan även
öppnas med Xtt kommandot 'open history'. Historiken konfigureras med SevHist objekt.

Process historik innebär att värdet på en signal, t ex av typen temperatur, tryck eller
flöde, vars värde lagras i en databas med en viss frekvens och under en viss tid.
Historiken kan sträcka sig över flera år och antal mätvärden för en signal kan uppgå till
flera miljoner.

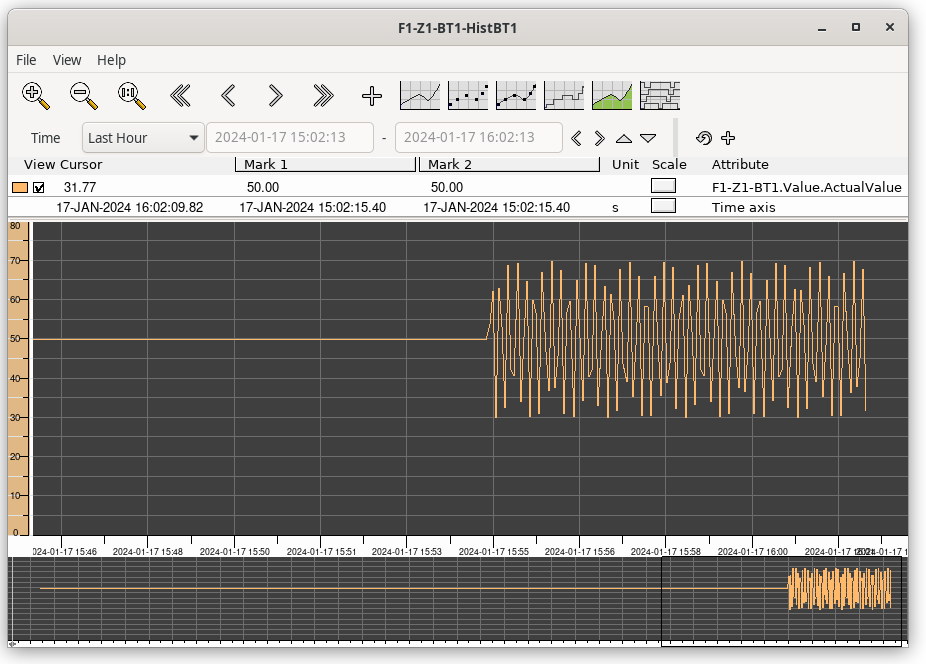

Fig Process historik

I kurvfönstrets övre del visas en tabell över de kurvor som visas. Första kolumnen är en
färgmarkering för att identifiera den korresponderande kurvan.

Beskrivning av kolumner i tabellen

View                En checkbox med vilken man kan välja om en kurva ska visas eller inte.
Cursor              Visar värdet för kurvan vid den tidpunk där cursorn är placerad.
Mark                Visar värdet för kurvan vid den tidpunkt där markören är placerad.
Unit                Visar enhet för kurvan.
Scale               Från 'Scale' kan man ställa in skal-området i y-led (Scale för raden Time axis
              ställer om i x-led).
Attribute           Anger det attribut som historik-kurvan visar.

Navigering

Verktygspanelen innehåller knappar för att zooma in och ut, och för att flytta visningen
åt vänster eller höger.

Man kan även navigera med navigationsrutan i fönstrets undre del. Den del av kurvan som
visas markera med en svart fyrkant. Genom att dra med MB1 kan man flytta den i x-led, och
genom att dra med mittenknappen, kan man zooma in eller ut.

Navigering med tangenbordet sker med pil tangenterna. Pil upp och ner ändra zoomningsgraden
och pil vänster och höger flyttar visningen åt höger resp vänster.

Upplösning

Eftersom antalet mätvärden för ett attribut kan uppgå till flera miljoner, hämtar man bara
upp ett urval av värden. När man först öppnar kurvan, visas hela tidsintervallet med några
hundra punkter. För att få högre upplösning använder man knapparna med pil upp och pil ner
i verkygspanelen. Pil upp zoomar in och ökar upplösningen i det tidsintervall som visas, dvs
man läser in nya punkter i ett snävare tidsintervall med högre upplösning. Pil ner zoomar ut
med minskad upplösning.
