System / System Status


System status visar en lista på noder i systemet, och genom att öppna en nod visas
statusbilden för noden.

Det mest intressanta in bilden är SystemStatus. Detta är en indikation på hur systemet mår.
Om SystemStatus är grön, mår systemet bra, om den är gul eller röd, är någonting fel i
systemet.

Färgmarkeringarna har samma betydelse som i Systemloggen ovan, dvs

F                   blinkande rött     Fatal, är den allvarligaste formen av felstatus.
E                   rött               Error, markerar felstatus.
W                   gult                Warning, markerar varnings-status.
I                   grönt              Information, är ett informations status.
S                   grönt              Success, innebär all allt är ok.
                  grått              Null status, funktionen är inte aktiverad.
Status för systemet är en summastatus av status för system- och applikations-processer. Under
systemstatus finns en lista på dessa processer, och här visas även status för dem. Dessutom
visas processernas senaste eller allvarligaste meddelande i systemloggen.

Om systemstatus t ex är gul, innebär det att någon system eller applikations process har gul
status. Förhoppningsvis kan man genom att läsa status texten och titta på systemloggen
lista ut vad felet är.

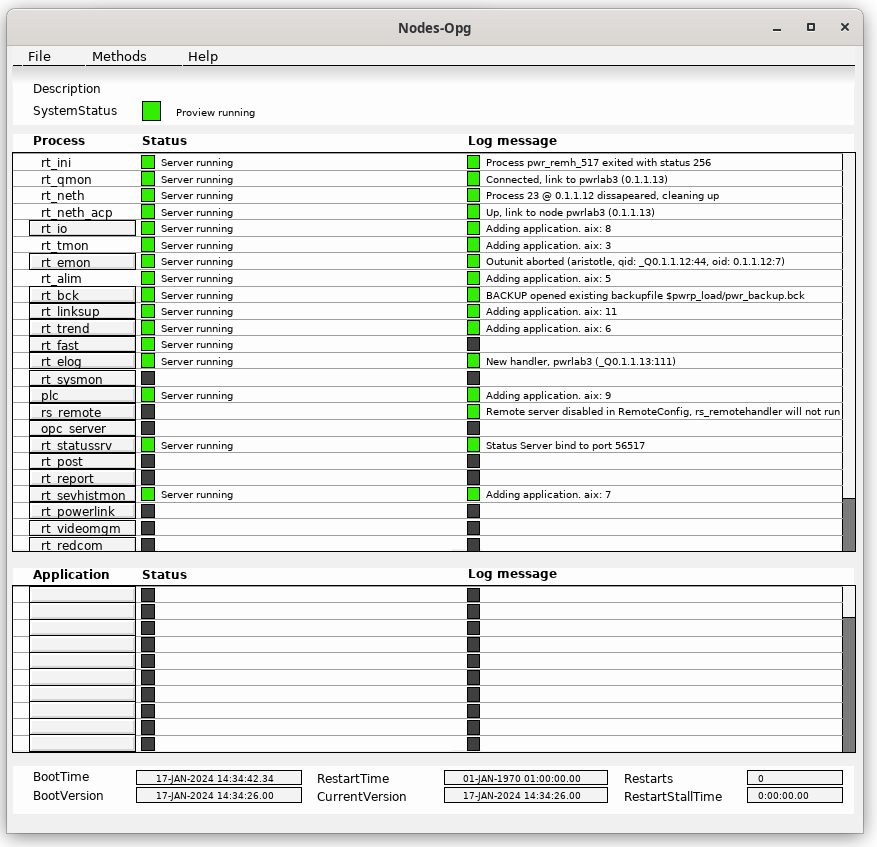

Fig Statusbild för noden

Här följer en beskrivning på del olika system processerna som finns med i statusbilden.

rt_ini              Initiering          Uppstarts process som drar igång systemet. Hanterar även systemloggen.
rt_qmon             QCom monitorn       Sköter kommunikation med andra noder.
rt_neth             Näthanteraren       Hanterar utbyte av databas information mellan noder.
rt_neth_acp                             Hjälp process till näthanteraren.
rt_io               I/O                 Process för I/O hantering som är asynkron med Plc programmet.
rt_tmon             Timer monitorn      Hanterar sändning av prenumerationsdata.
rt_emon             Event monitorn      Hanterar larm och händelser.
rt_bck              Backup process      Hantera backup av attribut och objekt.
rt_linksup          Link supervision    Övervakning av länkar till andra noder.
rt_trend            Trend process       Hanterar lagring av trendkurvor.
rt_fast            Fast process        Hanterar lagring av snabbkurvor.
rt_elog             Event logg          Hanterar logging av händelser.
rt_webmon           Web monitorn        Förser webgränssnitten med databasinformation.
rt_webmonmh         Web mh monitor      Förser webgränssnittet med larm och händelser.
rt_sysmon           System monitor      Övervakar systemet.
plc                 Plc processen       Hanterar I/O och exekverar plc-koden.
rs_remote           Remote processen    Hanterar remote kommunikation.
opc_server          Opc server process.
rt_statussrv        Status server       Webservice för runtime monitorn och övervakningscentralen.
rt_post            Post server         Sänder larm via email eller sms.
rt_report          Report server       Genererar rapporter.
rt_sevhistmon       Storage monitor     Samlar och sänder historisk data till lagringsserver.
rt_powerlink        Ethernet powerlink server   Hanterar Powerlink kommunikation.
