Objekt


Objektträd

Ett centralt begrepp i ProviewR är objekt. Givare, ventiler, motorer, regulatorer etc,
representeras av objekt i en databas. Objekten är ordnade i en trädsstruktur där olika
hierarkinivåer i trädet motsvarar delar i anläggningen och processen. Om vi betraktar en ugn
kan den översta nivån representera ugnen. Ugnen består av 4 värningszoner som var och en
representas av objekt på nästa nivå i trädet. Varje zon består av två värmeelement och två
temperaturgivare som finns ytterligare en nivå ner. Här finns även några objekt som inte
har någon fysisk motsvarighet i anläggningen, en temperatur regulator och ett styrprogram
för zonen.


Fig Ugn med 4 zoner


Fig Objekt träd för ugnen

Notera att många objekt har ett ganska kryptiskt namn som följer en beteckningsstandard, men
till varje objekt finns en utförligare beskrivning som ofta visas tillsammans med objektet.

Låt oss titta lite närmare på ett objekt, t ex ett av temperaturgivarobjekten. Objektet
visas i en översiktsbild med objektets grafiska symbol, en trekant med bokstaven T.


Fig Grafisk symbol för temperaturgivare

Objektsbild

Om man klickar på symbolen öppnas objektets objektsbild. Från objektsbilden kan man se
objekts egenskaper. Det mest interessanta för en temperaturgivare är naturligtvis den
uppmätta temperaturen, som visas både i siffror och i form av en stapel (termometer), Se
'Fig Objektsbild för temperaturgivare' nedan. Temperaturgivar-objektet innehåller även fyra
larmgränser, höghög, hög, låg och låglåg. Nivån på larmgränserna kan sättas från
objektsbilden, och man kan även lägga in hysteres på dem. Med hjälp av checkboxar kan man
också avaktivera larmgränser.

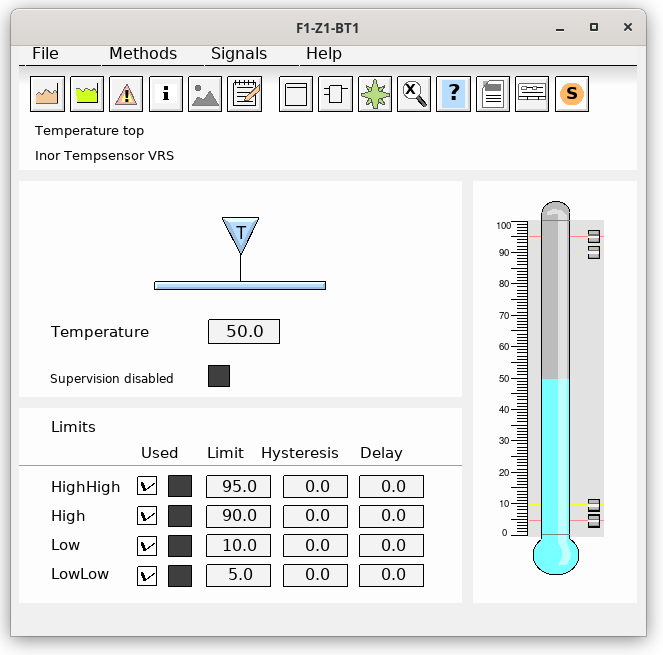

Fig Objektsbild för temperaturgivare

Metoder

I överkanten på objektsbilden finns ett antal tryckknappar som aktiverar objektets metoder.
Mha av metoderna kan man hämta upp all information som finns om objektet i styrsystemet.
Metoderna kan även aktiveras från objektbildens meny, eller genom att högerklicka på den
grafiska symbolen i översiktbilden, då en popupmeny med metoderna visas. Faktum är att var
man än stöter på objektet, i larmlistor, i bilder, i plc koden etc, kan man genom att
högerklicka på objektet öppna popupmenyn med objektets metoder. Här följer en lista på olika
metoder, men vilka som är aktuella för ett specifikt objekt beror på vilken typ av objekt det
är, och hur det är konfigurerat.

Metod               Beskrivning
Objekt Bild         Öppna Objektsbilden.
Trend               Visa en trendkurva.
Historik            Hämta historiska data från en lagringsstation och visa i en kurva.
Historisk lista     Visa historisk lista med larm och händelser för objektet.
Blockera händelser   Blockera larm och händlelser.
Hjälp              Visa en hjälptext för objektet.
Notera              Skriv in en anteckning för objektet. Anteckningen visas i objektsbilden.
Öppna objekt       Visa objektets datainnehåll.
RtNavigatör        Visa objektet i objektsträdet.
Korsreferenser      Visa var objektet förekommer i plc-kod och bilder.
Hjälp klass        Visa hjälp för den här objekttypen.
Datablad            Visa databladet för den komponent i anläggningen som objektet motsvarar.
Kopplingsschema     Visa elektriskt kopplingschema för objektet.
