Stationer
Processtation
En processtation samlar in mätdata från olika givare i processen, det kan vara analoga
mätdata som temperaturen, flöden, nivåer eller digital mätdata från t ex fotoceller eller
tryckvakter. I processtationen exekveras ett styrprogram, som utifrån mätdata beräknar
styrdata för processen och skickas ut till motorer och ställdon som in sin tur påverkar
processen.
Processtationer innehåller ofta en speciell hårdvara för att läsa in måtvärden och ställa ut
styrdata, men detta kan även ske över nätverket mha protokoll som Modbus/TCP eller Profinet.
Operatörstation
Operatörsstationens uppgift är att svara för gränssnittet mellan operatör och process.
Operatören övervakar processen genom processbilder, som visar läget i processen genom
att data presenteras i form av staplar, kurvor, indikatorer mm. Operatören kan påverka
processen t ex genom att mata in data, eller trycka på knappar i processbilden.
Lagringsstation
Vissa mätdata måste lagras för att man ska kunna se förändringar och trender, eller för att
man ska kunna gå tillbaka och analysera läget i processen vid en viss tidpunkt. Lagringtiden
kan varier från någon timme till flera år. Lagringen sker på lagringsstationer, som har
tillräckligt med diskutrymme för att kunna lagra data under lång tid, och som även har
backupfunktioner så att data inte förloras vid t ex ett diskhaveri.
Man brukar även tala om nivå 2 system, dvs system av överordnad karaktär som innehåller
t ex materialplaneringsfunktioner, tunga beräkningar och liknande. Dessa ingår i kategorin
processtationer.
Utvecklingsstation
På nätverket kan även finnas utvecklingstationer, på vilka process- operatörs- och
lagringstationerna konfigureras och programmeras. På utvecklingsstationerna finns det verktyg
för att rita processbilder, programmera sekvenser, logikscheman och reglerkretsar, mm. Efter
en ändring i konfigureringen för en station, laddas det nya konfigureringen ner till
stationen via nätverket.

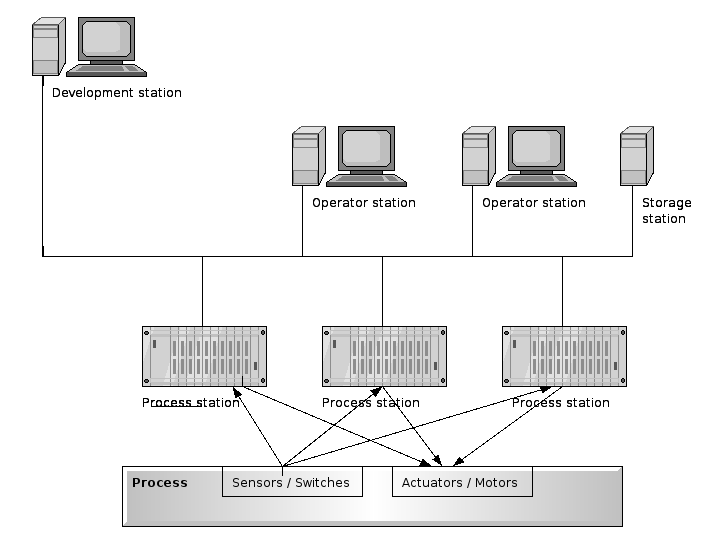

Fig Komponenter i ett ProviewR system
