Trendkurvor


Trendkurvor öppnas med 'Trend' metoden i t ex popumenyn för ett objekt. De kan även
öppnas med Xtt kommandot 'open trend'. Trendkurvor konfigureras med DsTrend objekt, och
om flera kurvor ska visas i samma kurvfönster, med PlotGroup objekt.

En trendkurva är en signal, t ex av typen temperatur, tryck eller flöde, vars värde lagras
med ett visst tidsintervall. En trendkurva har plats för 478 värden, och hur lång tid
tillbaka värdena kan lagras beror på hur ofta lagringen sker. Med ett nytt värde per sekund
kan ca 8 minuter lagras, med nytt värde varje minut blir det ca 8 timmar. Värdena lagras
i RAM-minnet och vid en omstart försvinner alla lagrade data.

Trendkurvorna visas i ett kurvfönster. Ett kurvfönster kan visa upp till 20 olika kurvor.

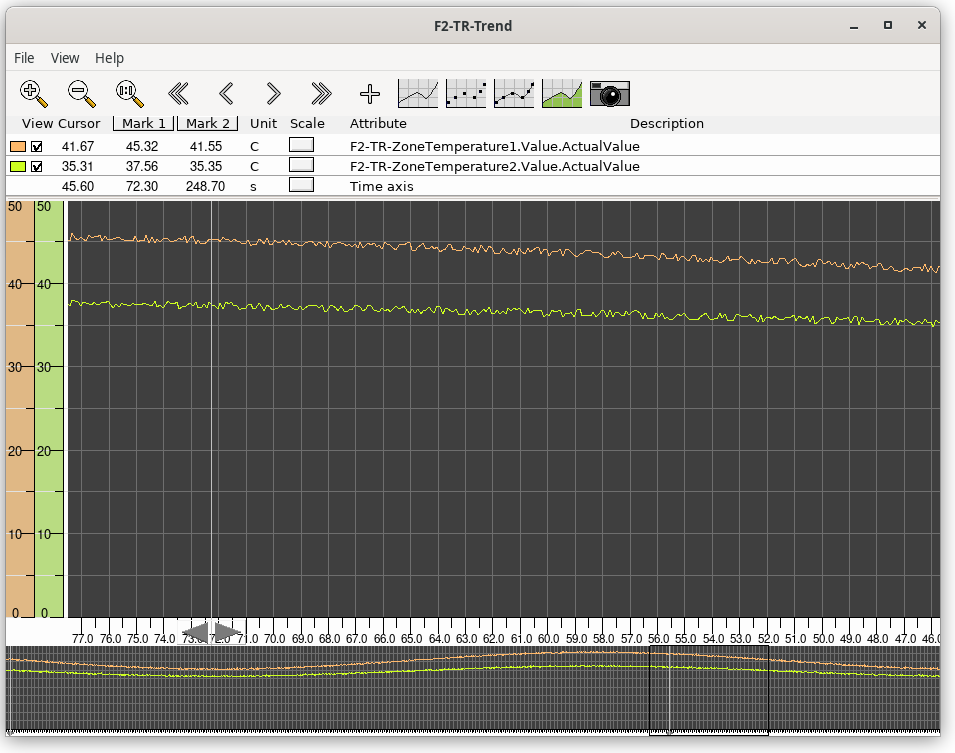

Fig Trendkurvor

I kurvfönstrets övre del visas en tabell över de kurvor som visas. Första kolumnen är en
färgmarkering för att identifiera den korresponderande kurvan.

Beskrivning av kolumner i tabellen

View                En checkbox med vilken man kan välja om en kurva ska visas eller inte.
Cursor              Visar värdet för kurvan vid den tidpunk där cursorn är placerad.
Mark1               Visar värdet för kurvan vid den tidpunkt där den första markören är placerad.
Mark2               Visar värdet för kurvan vid den tidpunkt där den andra markören är placerad.
Unit                Visar enhet för kurvan.
Scale               Från 'Scale' kan man ställa in skal-området i y-led (Scale för raden Time axis
              ställer om i x-led).
Attribute           Anger det attribut som trendkurvan visar.
Description         Beskrivning av attributet.

Navigering

Verktygspanelen innehåller knappar för att zooma in och ut, och för att flytta visningen
åt vänster eller höger.

Man kan även navigera med navigationsrutan i fönstrets undre del. Den del av kurvan som
visas markera med en svart fyrkant. Genom att dra med MB1 kan man flytta den i x-led, och
genom att dra med mittenknappen, kan man zooma in eller ut.

Navigering med tangenbordet sker med pil tangenterna. Pil upp och ner ändrar zoomningsgraden
och pil vänster och höger flyttar visningen åt höger resp vänster.

Markörer

Det finns två makörer i fönstret som kan positioneras till specifika tider. Kurv-värdet
för positionen visas i tabellen. Markörerna kan flyttas med cursorn, eller genom att
klicka med MB1 (första markören) eller Ctrl+MB1 (andra markören) i kurv-fönstret.

Snapshot

För vissa trend-kurvor är det möjligt att ta en ögonblicksbild av trenden för att
undersökan den nogrannare eller spara den till fil. Ögonblicksbilden aktiveras med
kamera-knappen in verktygspanelen, då ett nytt fönster med ögonblicksbilden visas.
See Trend ögonblicksbild

Addera kurvor

Flera kurvor kan adderas till trendfönstret genom att välja ut ett DsTrendCurve objekt
i runtime-navigatören och aktivera '+'-knappen i verktygspanelen.

Rutnät

När flera kurvor visas kan rutnätet anpassas till skalan för en specifik kurva genom
att klicka på den färgade skalan för kurvan.

Exportera till text-fil

En trend kan exporteras till text-fil från Arkiv/Exportera i menyn. I export dialogen kan
ett specifikt attribut väljas för exportering, eller alla attribut. För att undvika att
skriva över tidigare exporterade filer kan filnamnet innehålla strängen '$date' som
kommer att ersättas med aktuell tid i det verkliga filnamnet.
