I det här kapitlet ska vi ge en idé om hur ett ProviewR system skapas. Processen som ska
styras i det här fallet är mycket enkel, en korsning mellan fyra trafikljus, men kommer att
ge ett begrepp om de olika steg man ska genomgå för att skapa ett ProviewR system.

Trafikljuset ska kunna arbeta i två olika moder:

- Normal: trafikljusen går i den normala cykeln röd, gul och grön.
- Blinkande: trafikljusen blinkar gult.


Fig Trafikljusen i en korsning

Arbetsmoden för trafikljuset bestäms av en operatör via en operatörsstation, eller av en
underhållstekniker som påverkar ett vred. Underhållsteknikern kan ändra mod endast om
operatören har ställt trafikljusen i service mod.

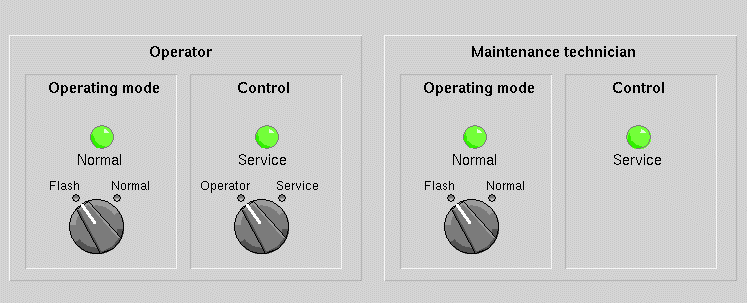

Figuren 'Trafikljus, kontrollpanel' visar de olika vred och indikatorer som krävs av
operatören resp underhållsteknikern, för att kunna övervaka och styra systemet. Dessa kan
implementeras som processbilder på operatörsstationen eller med hårdvara.


Fig Trafikljus, kontrollpanel
