Operatörsfönstret

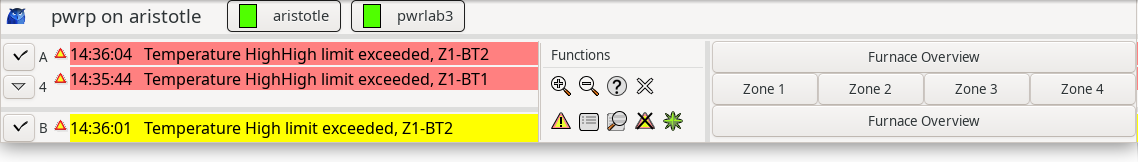

Fig Operatörsfönster

Operatörsfönstret lägger sig längst upp på bildskärmen och saknar titelrad och knappar för
att ikonisera och ta bort fönstret. Det är uppdelat i tre delar, till vänster visas aktuella
larm och meddelanden, i mitten finns en meny och knappar för olika basfunktioner, och till
vänster knappar som är konfigurerade för just den här operatörsplatsen.

Statusfält

Den översta raden är ett statusfält. Här visas vem som är inloggad och på vilken nod. För
den aktuella noden, och för alla noder som det finns nod-övervakning på, visas en indikator
för nodens systemstatus. Grön innebär att allt fungerar som det ska, gult indikerar varning,
rött fel och blinkande rött fatalt fel. Om man klickar på en nod öppnas status-bilden för
noden.

Larm och meddelanden

I vänstra delen av operatörsfönstret visas larm och meddelanden.

Larmen är uppdelade i fyra prioritetsnivåer A, B, C och D, där A har högst prioritet och D
lägst. A-larm är röd-makerade, B-larm gul, C-larm blå och D-larm violett. Dessutom finns
kategorin Info meddelande som markeras med grönt.

I det övre fältet visas de senaste okvitterade A-larmen. Beroende på operatörsfönstrets
storlek i höjdled, visas 2 till 5 larm. Här finns även en knapp markerad med en bock för
att kvittera A-larm.

I den undre fältet visas de senaste okvitterade B, C och D-larmen, samt info meddelanden.
Dessa larm visas i prioritetsordning snarare än tidsordning, dvs om det finns okvitterade
B-larm visas det senaste av dessa. Endast om det inte finns några okvitterade B-larm visas
eventuella C-larm etc. Även här finns en kvittensknapp, som man kvitterar B, C, D-larmen och
info meddelandena med.

Ett larm är rådande om larmvillkoret fortfarande är uppfyllt. Detta markeras med en
varningstriangel före larmtexten.

Meny och knappar för att öppna basfunktioner

I mittendelen av operatörfönstret finns en meny, och knappar för att öppna basfunktioner.

Meny
Här följer en beskrivning på de olika menyalternativen i Functions menyn.

Functions/Alarm/AlarmList		Öppnar larmlistan med rådande eller okvitterade larm.
Functions/Alarm/EventList		Öppnar händelselistan, en lista på de senaste larmen och händelserna.
Functions/Alarm/EventLog		Öppnar händelseloggen, där man kan visa lagrade händelser.
Functions/Alarm/BlockList		Öppnar listan över blockerade larm.
Functions/Curves/Trends		Visar en lista på alla trendkurvor.
Functions/Curves/Fast		Visar en lista på alla snabbkurvor.
Functions/Curves/Process History		Visar en lista på process historik kurvor.
Functions/Process Graphics		Visar en lista på alla processbilder som är definierade med
		ett XttGraph objekt.
Functions/Navigator		Öppnar navigatorn.
Functions/View/Zoom in		Ökar textstorleken i larmtexterna.
Functions/View/Zoom out		Minskar textstorleken i larmtexterna.
Functions/User/Switch User		Öppnar inloggningsfönster för inloggning som annan användare.
Functions/User/Show User		Visar den användare som är inloggad.
Functions/User/Return		Återgår till den ursprungliga användaren.
Functions/Help/Project		Visar hjälptexter för projektet.
Functions/Help/Overview		Visar en översikt över hjälptexter.
Functions/Help/Operator Window		Visar hjälp för operatörsfönstret.
Functions/Help/About ProviewR		Visar info om ProviewR, t ex version av installat paket.
Functions/Close		Stänger ner operatörsplatsen.

Trycknappar
Under menyn finns en verkygspanel med ett antal tryckknappar som fungerar som genvägar till
menyalternativ:
- zooma in och ut.
- visa hjälptexten för projektet.
- avslutas.
- visa larmlista.
- visa händelselista.
- visa händelselog.
- visa lista över blockerade larm.
- öppna navigatorn.

Funktionsknappar

Till höger finns ett antal knappar som kan användas för att öppna bilder eller exekvera
olika order eller kommandon. Hur knapparna används beror på operatörsplatsens konfigurering.
